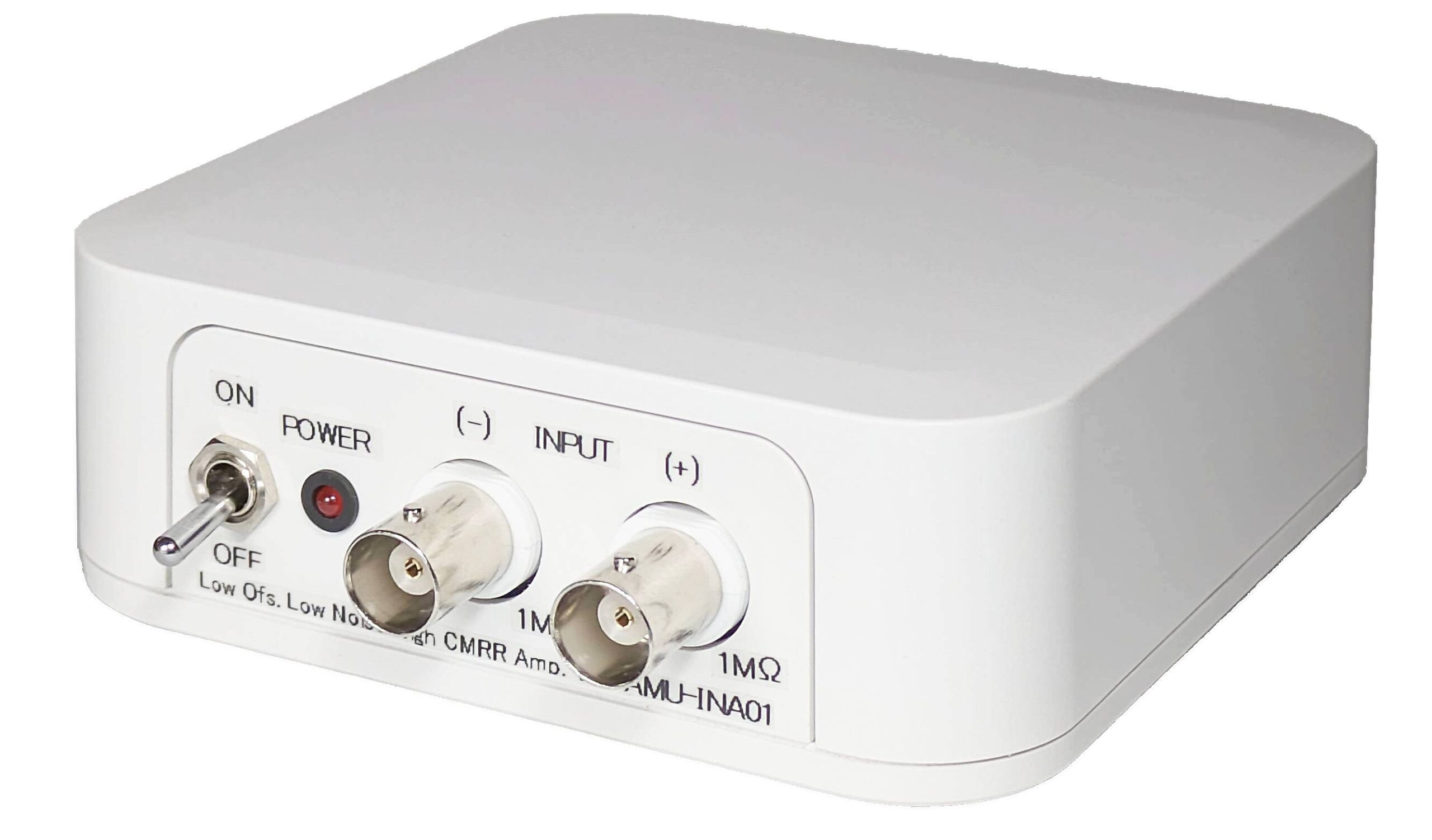

低オフセット低雑音高CMRR差動入力アンプ
型式：VE-AMU-INA01
標準価格：1台 40,000円（税別）[別途DC5V電源が必要です]
特長
低オフセット・低ドリフト設計の差動入力シングルエンド出力アンプです。約150dB（1kHz）の優れた同相電圧除去比により、微小な信号を高い精度で抽出できます。増幅率は固定1000倍に設定されており、安定した高利得増幅が可能です。入力部はBNCコネクタ×2を備え、正入力／負入力それぞれの差動信号に対応。出力はシングルエンドBNCコネクタを通じて容易に測定機器へ接続できます。電源供給は市販ACアダプタに対応したDCジャック方式で、導入が簡単。高精度計測や研究用途に適した信頼性の高いアンプです。
仕様
| 項目 | 内容 |
| チャンネル | 1ch |
| 入力端子 | BNC2個(非反転入力1個、反転入力1個) 入力抵抗各1MΩ(vs GND) |
| 出力端子 | BNC1個 出力抵抗約50Ω |
| 同相電圧範囲 | ±10V以内 |
| 出力電圧/電流 | ±10Vmax / ±6mAmax |
| オフセット電圧 | 入力換算約±3μV(@25℃) |
| オフセットドリフト | 入力換算約100nV/℃ (注:PDFデータシート詳細説明参照) |
| 増幅率 | 約1000倍 |
| 同相除去比(CMRR) | 約120dB(@100Hz) |
| 雑音電圧 | 入力換算2μVrms以下(入力GND短絡時 20Hz～1MHz) |
| 周波数帯域 | DC～10kHz以上 |
| 電源 | DC5.0V 約40mA |
| 外形寸法 | 100mm(W)×100mm(D)×35mm(H) (ゴム足、コネクタ等突起除く) |
| 質量 | 約180g |
※ 約の付いている仕様値は設計上の値または試作時に確認した値で、
保障値ではなくおおよその値です。
