DIP-IC用高性能汎用実装ボード
型式:VE-PCB-DIPBB01
標準価格:1枚 800円(税別)


製品概要

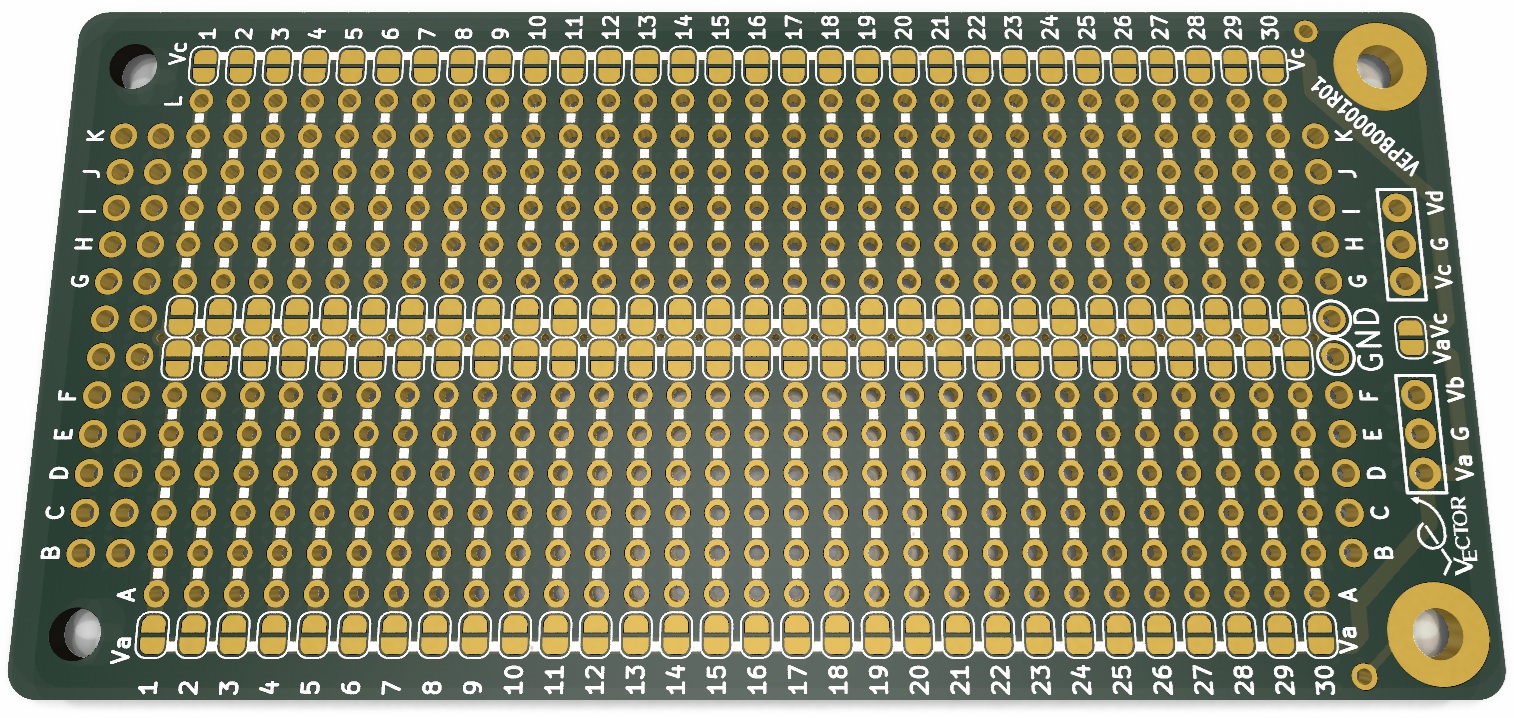

VE-PCB-DIPBB01 は、差し込み式ブレッドボードと同様の配線パターンを採用した、DIP-IC向けの汎用プリント基板です。
試作回路の移植性、電源供給の柔軟性、GND強化によるノイズ耐性など、実用性を高める多くの工夫を取り入れています。

特長

  • 差し込みブレッドボードと同等の配線パターンにより、試作から量産移行時の移植が容易
  • 裏面にGNDベタを配置し、電源ノイズ耐性を強化
  • 両面・両側に独立した4系統の電源ライン(Va, Vb, Vc, Vd)を装備
  • 横ラインの両端にハンダジャンパパターンを配置し、電源・GNDとの接続が容易
  • φ1.2mmの電源スルーホール・汎用スルーホールにより太線やコネクタ接続も対応
  • 両面実装に対応し、柔軟な部品配置が可能

主な仕様

項目内容
基材FR-4(ガラスエポキシ)
基板厚1.6mm
層数2層(両面)
銅箔厚1oz(35μm)
基板仕上げENIG(金フラッシュ)
基板サイズ94mm × 46mm
ピッチ全スルーホール:2.54mm格子上配置(取付穴含む)
取付穴径φ3.2mm

入出力・電源構成

  • 4系統の独立電源ライン(Va/Vb/Vc/Vd)を表・裏面から選択接続可能
  • 電源ライン・横ライン・GNDラインを任意にショート接続でき、柔軟な構成に対応
  • 入出力スルーホール:φ1.2mm(独立配置)
  • 横ラインスルーホール:φ1.0mm

注意事項:同一横ラインに複数の電源やGNDを接続しないでください(短絡の原因になります)

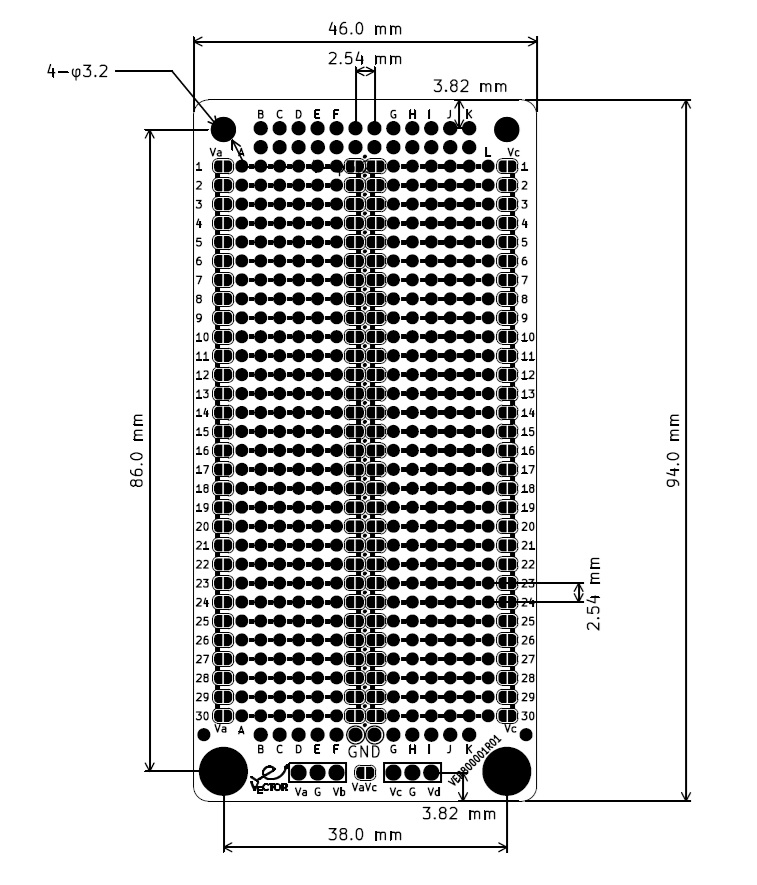

寸法図

📄カタログ・資料ダウンロード

製品の詳しい説明はこちら 製品カタログ(PDF)

お問い合わせ・ご注文

本製品に関するご質問やご注文は、お問い合わせページよりご連絡ください。
